部材の複写
平行複写
選択した部材を平行に複写します。

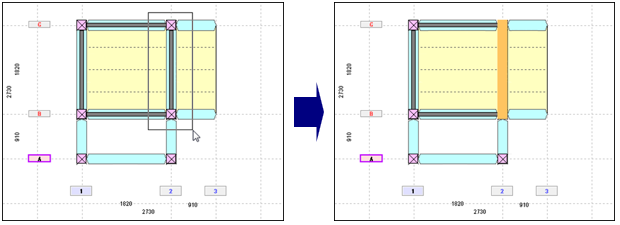

- 複写する部材を囲むように範囲選択すると、枠の中にすべて含まれている部材が選択され、表示色が変わります。
※ その他の選択については、 『部材データの選択』を参照してください。 - ［ツール］メニューから［平行複写］
を実行すると、十字カーソルが表示されます。 - 複写の基準となるグリッドをクリックすると、ラバーバンドが表示されます。

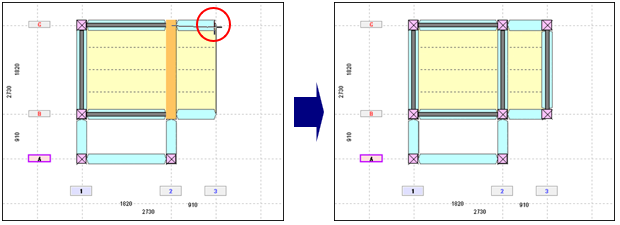

※ 右クリックすると、ラバーバンドを解除します。 - 複写先のグリッドをクリックすると、指定した位置に部材が複写されます。
※ 複写した位置に軸がない場合は自動で軸が作成されます （軸名を変更する場合は、 『
軸の編集
軸名の変更』を参照）。 - 右クリックし、コマンドを解除します。
対称複写
選択した部材を軸に対して対称に複写します。
| ※ | 斜め方向には対称複写はできません。 |

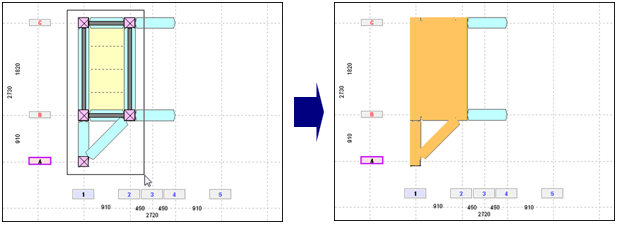

- 複写する部材を囲むように範囲選択すると、
枠の中にすべて含まれている部材が選択され、表示色が変わります。
※ その他の選択については、 『部材データの選択』を参照してください。 - ［ツール］メニューから［対称複写］
を実行すると、十字カーソルが表示されます。 - 複写の基準となる軸上のグリッドをクリックすると、ラバーバンドが表示されます。

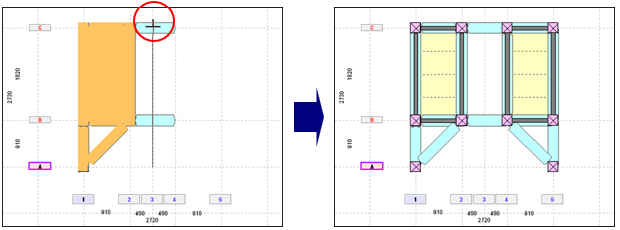

※ 右クリックすると、ラバーバンドを解除します。 - そのまま次のグリッドをクリックすると、指定した基準線を対称軸として部材が複写されます。
※ 複写した位置に軸がない場合は自動で軸が作成されます （軸名を変更する場合は、 『
軸の編集
軸名の変更』を参照）。 - 右クリックし、コマンドを解除します。
